功率：160KW-3150KW
極數：2P、4P、6P、8P、10P、12P
電壓：6KV、10KV 或其它異電壓
機座號：355-630
防護等級；IP23、IP44（管道通風）
絕緣等級：F、H

【產品說明】

該系列電機適用驅動無特殊要求的各種機械，如機床、壓縮機、水泵、通風機、輸送帶、破碎機等，并可供機械行業、石油行業、發電行業及各種工礦企業作原動力機用。電機采用全鋼板焊接，結構合理，自帶百葉窗散熱性能好，同時采用VPI真空壓力浸漆，絕緣性能優越、壽命長。此系列電機可用于替代原先J、JS系列電機，在電機功率相同情況下，實現小機座號生產，同時該系列電機用途廣泛、通用性強，可派生出各類型電機，是目前各工礦企業標準采購的電機。

【產品適用標準】

JB/T7593-2008(6KV)、JB/T10446-2014(10KV)

【使用條件】

1、適用場所：室內或室外、無危險氣體環境；

2、環境溫度：-15～+40℃；

3、海拔高度：不超過1000m；

4、防護等級：IP23、IP44（管道通風）；

5、絕緣等級：F、H。

適用領域：

本系列電機適用驅動無特殊要求的各種機械，如機床、壓縮機、水泵、通風機、輸送帶、破碎機等，并可供機械行業、石油行業、發電行業及各種工礦企業作原動力機用。

Y系列高壓電機結構特點

Y系列高壓電機采用箱式結構，機座由鋼板焊接而成，重量輕、剛度好。 Y系列高壓電機為自然通風冷卻，機座上部安裝有防護頂罩，拆裝方便，便于電動機的維修。

定子繞組采用F級耐熱絕緣材料、頂部綁扎可靠，并經真空壓力浸漆使Y系列高壓電機具有良好的絕緣性能和機械強度。

Y系列高壓電機的轉子采用可靠的鑄鋁或銅導體的鼠籠型結構。軸承有滾動軸承和滑動軸承兩種形式，依電機的轉速和功率大小而定。

Y系列高壓電機的用途

Y系列高壓電機可用于驅動各種通用機械，如：壓縮機、水泵、風機、破碎機、切削機床、運輸機械及其它機械設備。在礦山、機械工業、發電廠等各種工礦企業中作原動機。用以拖動鼓風機、磨煤機、軋鋼機、卷?yè)P(yáng)機等應在訂貨時說明。

Y系列高壓電機的標準形式

電壓：10000V，6000V，50Hz

防護等級：Y系列為IP23(若采用管道通風可制成IP44)

絕緣等級：F

工作制：S1（連續）

冷卻方法：Y系列為IC01（或IC11、IC21、IC31）

安裝形式：IMB3

電機接法：Y（接線盒內三個出線端子，從主軸伸端視之接線盒位于機座右側）

使用環境

海拔：不超過1000m

環境空氣溫度：不超過40℃且無嚴重塵埃，最低環境空氣溫度對采用滾動軸承的電動機為-15℃,對采用滑動軸承的電動機為5℃。

空氣中無腐蝕性和爆炸性氣體（也可制成濕熱或高原地區電動機）

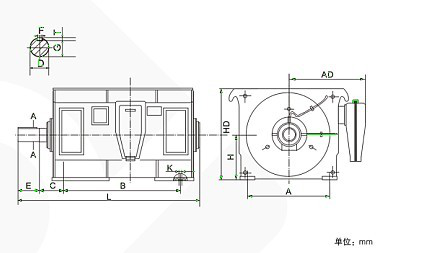

Y系列高壓電機安裝尺寸

 (1)當采用滑動軸承時，C尺寸偏差為±4.0不包括軸向竄動量。

注：圖中尺寸僅供參考，訂貨時以制造廠提供的外形及安裝尺寸圖為準。
